AHKC-BSA 霍尔电流变送器

1.产品概述

       AHKC-BSA 系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

2.技术参数

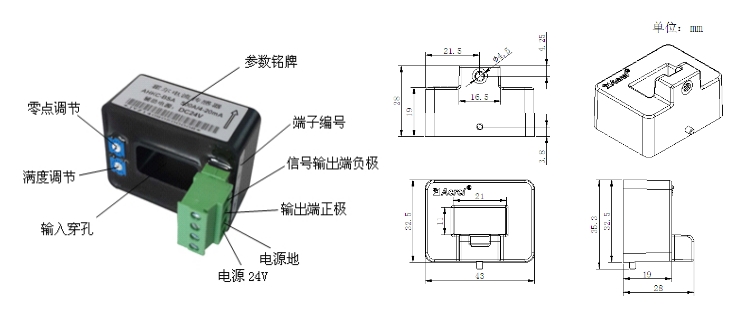

3.外形及尺寸

4.接线方式

       24V —— 电源 24V

       G —— 电源地

       M—— 信号输出端正极

       G—— 信号输出端负极

       注：具体接线按实物外壳上的端子编号为准。

5.注意事项

       1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，注意原边线圈和副边线圈之间的耦合，建议使用单根导线且导线完全填满霍尔传感器模块过线孔；

       2、霍尔传感器在使用时，在额定输入电流值下才能得到测量精度，当被测电流远低于额定值时，若要获得精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原边馈线温度不应超过 80℃；

       3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%；

       4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m)；

       5、不能调节零点、满度调节电位器；

       6、辅助电源需要自行配置；

       7、电源正负极不能接反。

6.订货范例

       例 1 AHKC-BSA 霍尔电流变送器辅助电源：DC24V

       输入：DC0～100A

       输出：DC4～20mA

       精度：1 级
