AEW100无线计量模

　　概述

　　AEW100无线计量模块主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

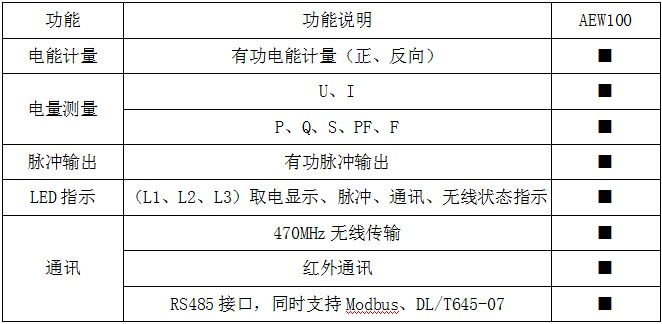

　　主要功能

　　(■：标配;□：可选)

　　技术参数

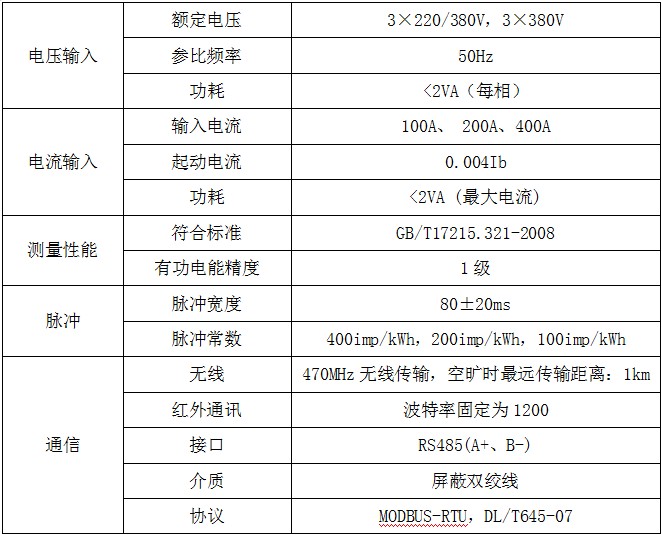

　　① 电气特性

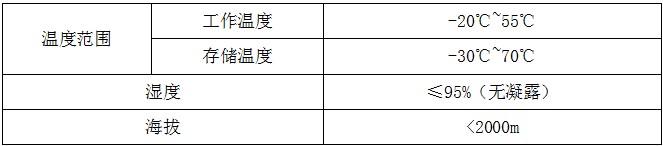

　　② 环境条件

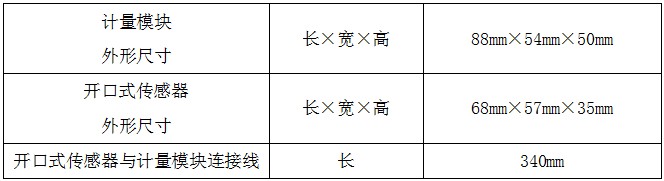

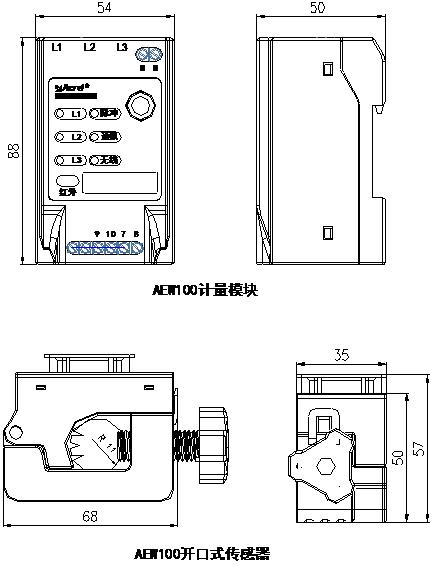

　　外形尺寸(单位：mm)

　　接线与安装

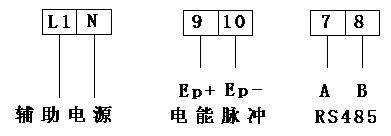

　　脉冲及通讯端子

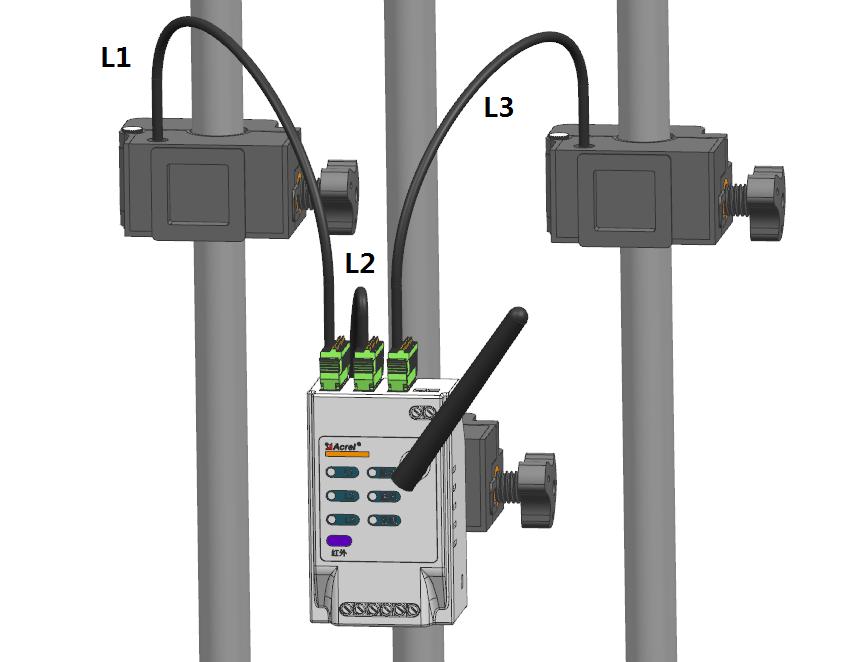

　　L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆，其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电，同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块，计量模块通过无线或者RS485方式将测试数据传输至后台终端。

　　操作与显示

　　LED显示功能

　　在面板的左上方有六个LED指示灯，分别为：“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。

　　L1：亮起时说明L1相取电成功;

　　L2：亮起时说明L2相取电成功;

　　L3：亮起时说明L3相取电成功;

　　脉冲：每亮起一次，表示仪表输出一个电能脉冲;

　　通讯：当仪表通过RS485进行通讯时会闪烁;

　　无线：当仪表通过无线模块进行通讯时会闪烁。
