AHBC-LT1005高精度霍尔电流传感器

1.产品概述

　　AHBC-LT1005高精度霍尔电流传感器的初、次级之间是绝缘的，无位置误差，能真正测量分辨1000：1,用于精密测量直流、交流和脉冲电流。

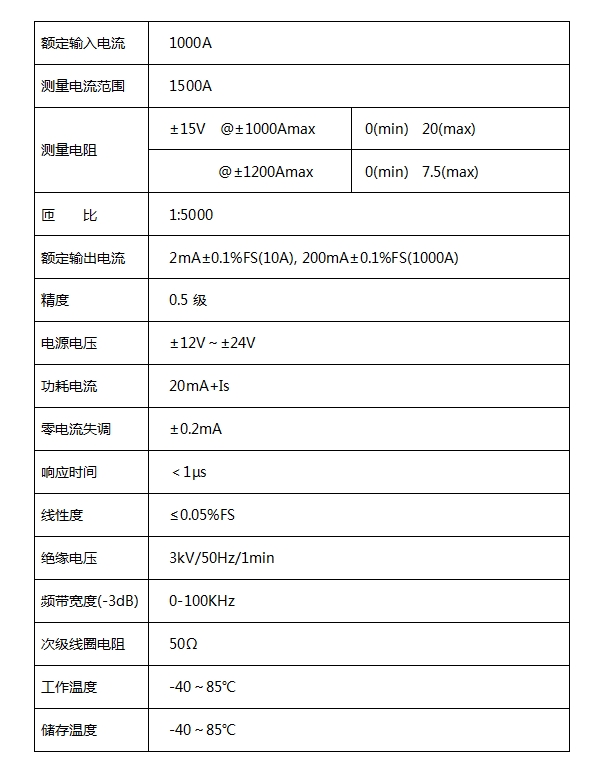

2.技术参数

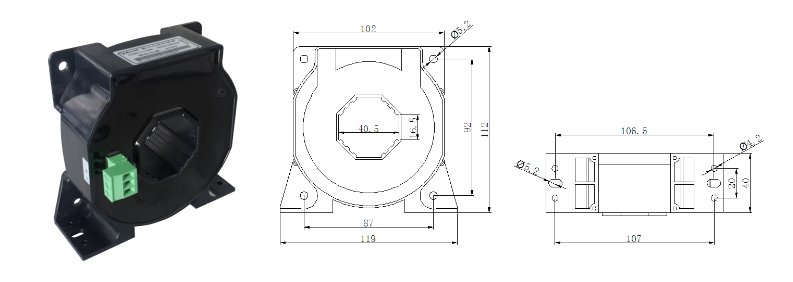

3.外形及尺寸

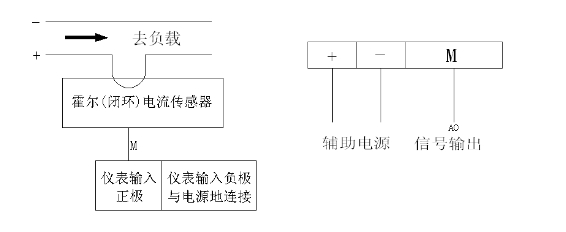

4.接线方式

　　+ —— 电源+15V

　　- —— 电源-15V(注意电源正极与负极不可接反)

　　M —— 信号输出端

　　注：具体接线按实物外壳上的端子编号为准。

5.注意事项

　　1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，注意原边线圈和副边 线圈之间的耦合，建议使用单根导线且导线完全填满霍尔传感器模块过线孔;

　　2、霍尔传感器在使用时，在额定输入电流值下才能得到测量精度，当被测电流远 低于额定值时，若要获得精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过80℃;

　　3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%;

　　4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m);

　　5、不能调节零点、满度调节电位器;

　　6、辅助电源需要自行配置;

　　7、电源正负极不能接反。

6.订货范例

　　例1 AHBC-LT1005霍尔电流传感器

　　辅助电源：DC±15V

　　输入：1000A

　　输出：200mA

　　精度：0.5级
