AHKC-K开口霍尔电流传感器

1.产品概述

　　AHKC-K系列开口式霍尔电流传感器是应用霍尔效应原理开发的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

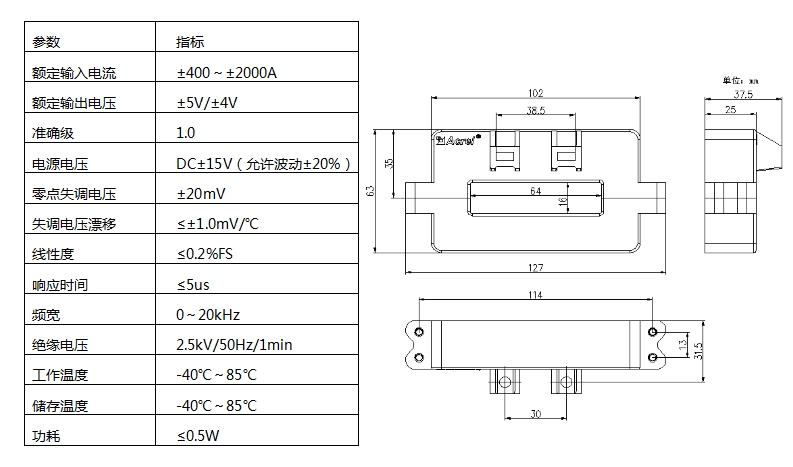

2.技术参数及外形尺寸

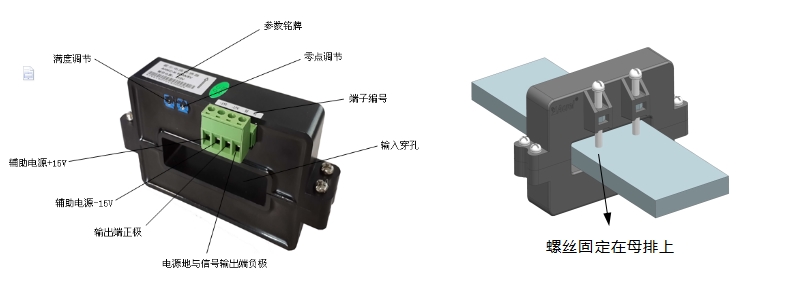

3.安装方式

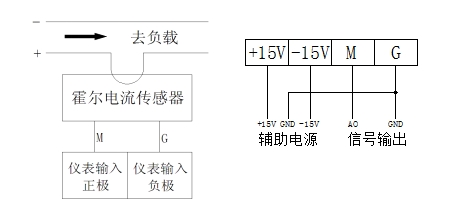

4.接线方式

　　+15V—— 电源+15V

　　-15V—— 电源-15V(注意电源正极与负极不可接反)

　　M —— 信号输出端正极

　　G —— 电源地与信号输出端负极

　　注：具体接线按实物外壳上的端子编号为准。

5.注意事项

　　1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，注意原边线圈和副边 线圈之间的耦合，建议使用单根导线且导线完全填满霍尔传感器模块过线孔;

　　2、霍尔传感器在使用时，在额定输入电流值下才能得到测量精度，当被测电流远 低于额定值时，若要获得精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过80℃;

　　3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%;

　　4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m);

　　5、不能调节零点、满度调节电位器;

　　6、辅助电源需要自行配置;

　　7、电源正负极不能接反。

6.订货范例

　　例1 AHKC-K霍尔电流传感器

　　辅助电源：DC±15V

　　输入：800A

　　输出：5V

　　精度：1级
