AHKC-BS闭口式霍尔电流传感器

1.产品概述

       AHKC-BS系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

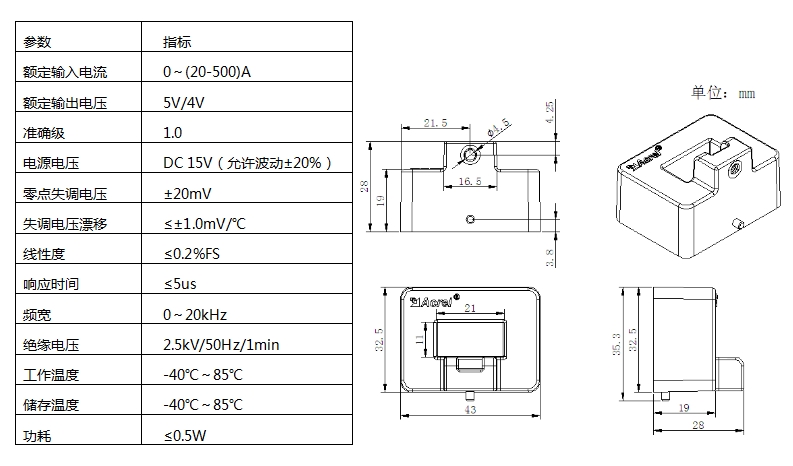

2.技术参数及尺寸

3.外形图

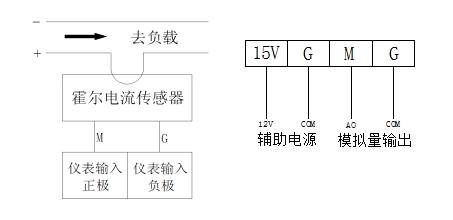

4.接线方式

       15V —— 电源+15V

       G —— 电源地

       M —— 信号输出端正极

       G —— 信号输出端负极

       注：具体接线按实物外壳上的端子编号为准。

5.注意事项

       1、霍尔传感器在使用时，为了得到较好的动态特性和灵敏度，注意原边线圈和副边 线圈之间的耦合，建议使用单根导线且导线完全填满霍尔传感器模块过线孔;

       2、霍尔传感器在使用时，在额定输入电流值下才能得到测量精度，当被测电流远 低于额定值时，若要获得精度，原边可使用多匝，即：IpNp=额定安匝数。另外，原 边馈线温度不应超过80℃;

       3、霍尔电流传感器正常工作时的辅助电源不应超过标定值的±20%;

       4、霍尔电流传感器在安装使用过程中严禁从高处摔落(≥1m);

       5、不能调节零点、满度调节电位器;

       6、辅助电源需要自行配置;

       7、电源正负极不能接反。

6.订货范例

　　例1 AHKC-BS霍尔电流传感器

　　辅助电源：DC±15V

　　输入：200A

　　输出：5V

　　精度：1级
